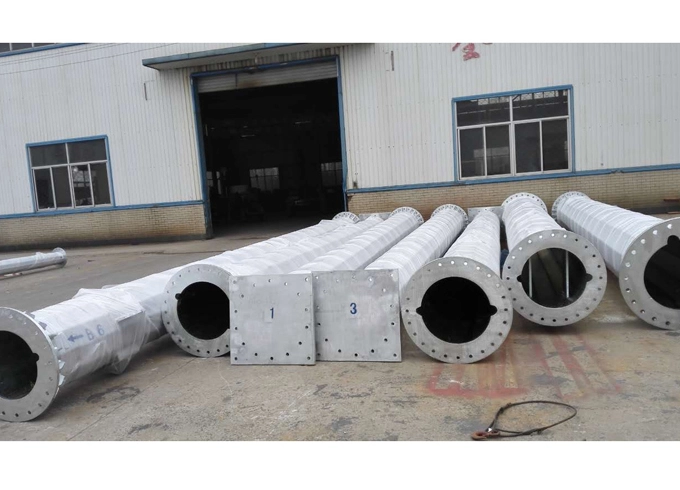

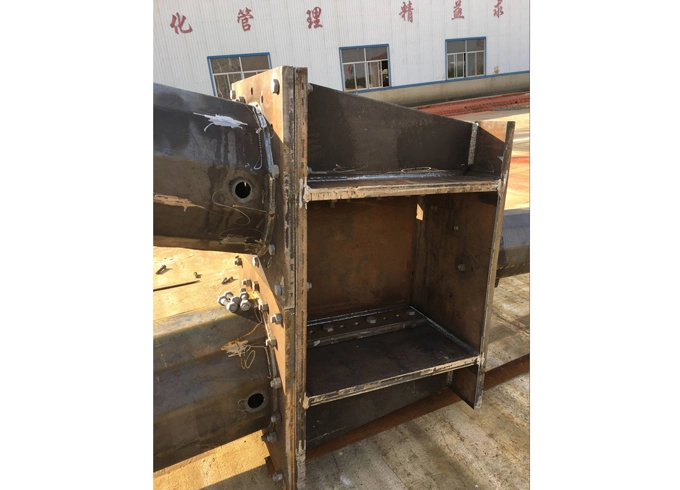

La estructura de acero de la subestación es un conjunto de estructura rígida que se utiliza para suspender conductores, conductores de soporte o aparamenta y otros equipos eléctricos. Según el uso, se puede dividir en bastidores de alimentación, bastidores de barra de distribución, bastidores Centrales en forma de puerta, bastidores de ángulo, bastidores de combinación de transformadores y soportes de equipos de un solo poste. Generalmente, hay dos tipos: columnas de tubería de acero y un marco con una viga horizontal que consiste en tubos de acero de sección triangular equilátera o equilátera; columnas de acero en forma de celosía, estructuras de vigas de sección rectangular o triangular en forma de celosía. Producimos estructuras de subestaciones en un amplio rango de voltaje como una estructura de pórtico de 33kV, de 10KV a 500KV, lo que garantiza flexibilidad y confiabilidad para satisfacer las diversas necesidades de distribución de energía.
Póngase en contacto con nosotros ahora para obtenerTorres de acero en venta¡!
| Voltaje | 10 ~ 500KV |
| Altura | Según diseño |
| Forma | Redondo/poligonal/cónico/tubular |
| Material | Rollo caliente de acero Q235, Q345, Q420, Q460, ASTM A527 A36, GR50, GR65, ST-37, ST-44, ST-52, S355JR, S355J2G3, SS41, SS50, SS55 y otros materiales de acero equivalentes |
| Tratamiento superficial | Galvanización de inmersión caliente (GB/T 13912-2002, EN ISO 1461,ASTM/A123) |

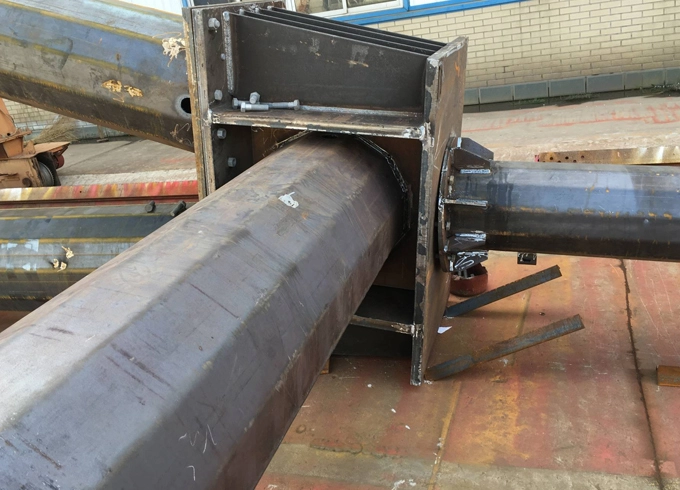

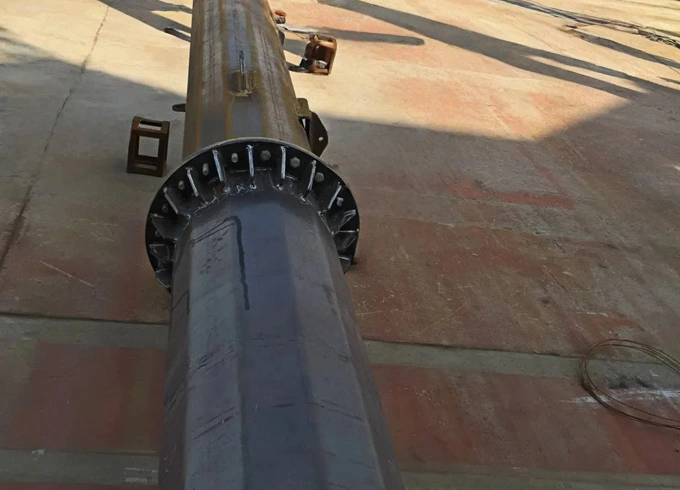

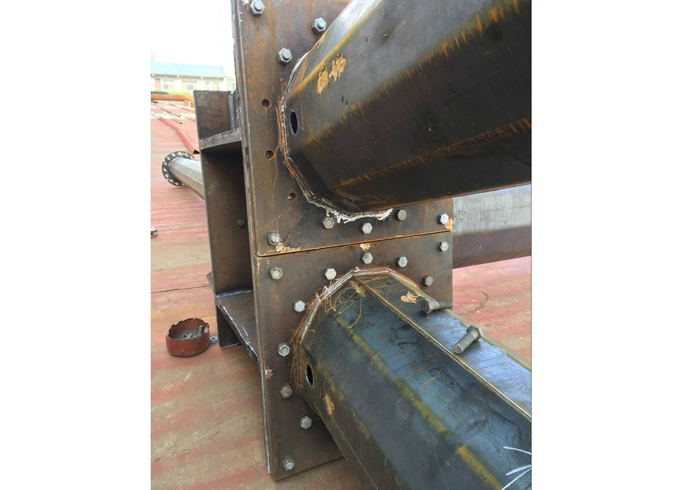

| Estructura de conexión | Conexión de solapa/brida |
| Soldadura | AWS D1.1, soldadura de CO2 o métodos automáticos de arco sumergido |
| Placa base | Cuadrado/redondo/polígono con orificios ranurados para perno de anclaje y dimensión según la petición |
| Vida útil de trabajo | 30/50 años |
Según la naturaleza de la electricidad, se requiere mantener una distancia adecuada entre los conductores, los conductores a tierra y los conductores a las estructuras. Por lo tanto, la característica distintiva del marco de la subestación de La Torre del pórtico son sus columnas altas y su pequeña sección transversal, lo que la convierte en una estructura altamente flexible. La subestación de la estructura del pórtico porFabricantes de torres eléctricasTiene una gran capacidad de carga, un diseño ligero y es fácil de construir e instalar, pero requiere un mantenimiento regular.
1. Los materiales se pueden adaptar: Q355B/A572, fuerza de producción mínima> = 355MPA; Q235B/A36, fuerza de producción mínima> = 235MPA, etc.o como equivalente.
2. Fabricación y proceso: Estándares nacionales chinos: GB/T2694, DL/T646
3. Si es necesario, tanto la prueba de carga como la prueba destructiva pueden ser ofrecidas y realizadas por el Gobierno;
4. Control de calidad: nos atenemos al sistema ISO 9001 y hacemos la inspección de control de calidad para la materia prima, prueba de montaje de rastro antes de la producción en masa, verificación de la dimensión, prueba de galvanización e informe de la fábrica antes del envío para la cantidad y la calidad.
El diseño del soporte de la subestación incluye principalmente lo siguiente:
Análisis de carga:Incluyendo cálculos electrodinámicos y estáticos.
Selección material:La mayoría de los soportes de la subestación utilizan barras de anillo de hormigón armado como componentes estructurales principales de carga.
Diseño estructural:El diseño estructural debe considerar la practicidad de la estructura, la conveniencia de la fabricación y la construcción, y la estética de la apariencia.
Análisis de fiabilidad:A través de la predicción de daños estructurales, analice el impacto del daño en la confiabilidad estructural y Realice cálculos de simulación.
Tratamiento anticorrosión:Utilice la tecnología anticorrosión galvanizadora por inmersión en caliente para extender la vida útil del soporte.
Conveniencia DE LA CONSTRUCCIÓN:La conveniencia de la construcción debe considerarse durante el diseño.
Factores ambientales:Considere la influencia de factores como el medio ambiente natural y las fuerzas externas irresistibles para garantizar la estabilidad y seguridad del soporte.

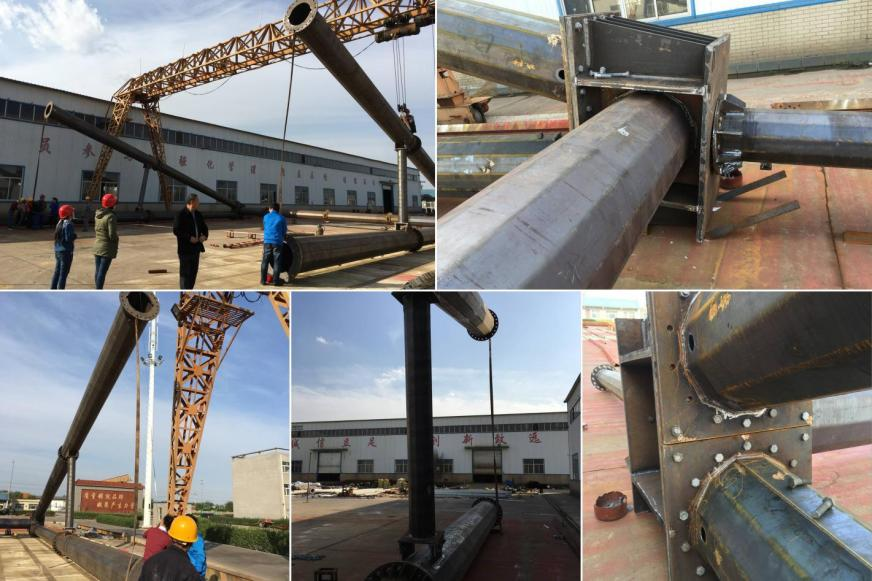

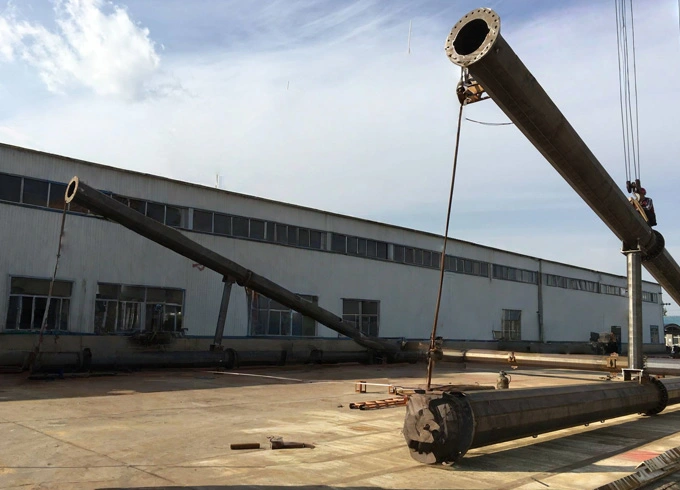

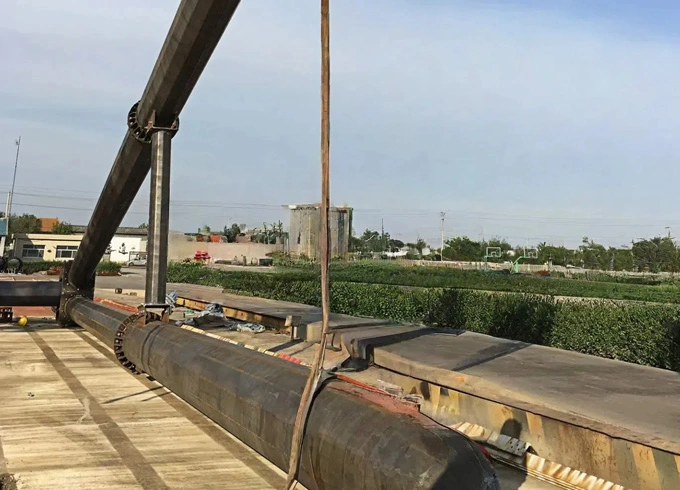

Para cada producto, nuestroFabricantes de torres de aceroRealizará ensamblaje de sendero para asegurarse de que todas las dimensiones sean correctas. Si no, verificaremos antes de la producción en masa. Todos los pórticos de la subestación se fabricarán sin ningún defecto en la dimensión y la superficie.
