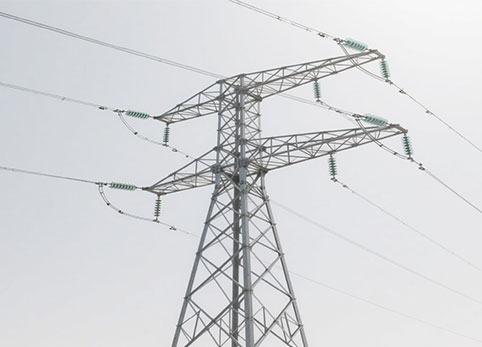

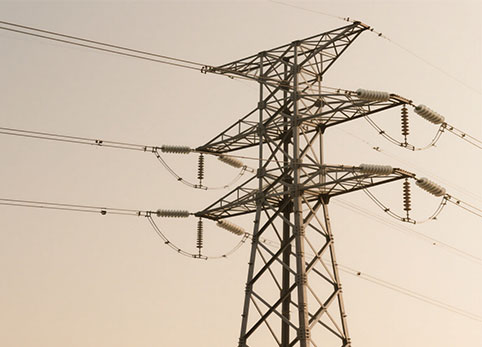

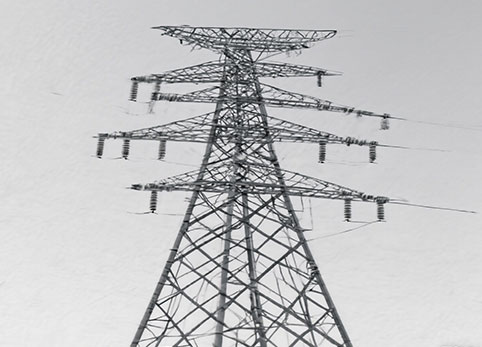

220 Torres de la línea de transmisión KV están diseñadas para la transmisión de energía de larga distancia y alta capacidad, formando la columna vertebral crítica de las redes eléctricas modernas. De confianzaFabricantes de torres eléctricasDiseñe y produzca estas estructuras de celosía de trabajo pesado (o monopolo/Hormigón) para permitir una distribución eficiente de energía de 220 kilovoltios en subestaciones, parques eólicos y corredores industriales, con pérdidas mínimas de líneas. Nuestras torres de transmisión de 220 KV cumplen con los estándares chinos de GB y están diseñadas para la resiliencia ante el clima extremo al tiempo que garantizan 30 años de integridad estructural con protección contra la corrosión galvanizada por inmersión en caliente.
| Voltaje | 220KV |
| Tipo de Torre | Torre de suspensión, torre de tensión, Torre muerta, estructura de la subestación |
| Altura | 10M-100M |
| Circuito | Circuito simple/doble |
| 1. acero estructural de baja aleación de alta resistencia: Q420B que es equivalente a ASTM Gr60 2. Aceros estructurales de baja aleación de alta resistencia: Q355B que es equivalente a ASTM Gr50 o S355JR 3. acero estructural de carbono: Q235B que es equivalente con ASTM A36 o S235JR | |
| Soldadura | AWS D1.1 |
| Tratamiento superficial | Galvanización por inmersión en caliente/pintura/recubrimiento en polvo |
| Galvanización por inmersión en caliente | GB/T 13912-2002, EN ISO 1461,ASTM/A123 o equivalente |
| Estándar de soldadura | AWS D1.1, AS554, AS 4100 estándar o equivalente |
| Grado 8 | |
| Envoltorio de hielo | 5-10mm |
| Verticalidad | 1 / 1000 |
| Temperatura DE TRABAJO | -45 °C - 45 °C |
| Tuercas y pernos | |
| Vida útil de trabajo | 30/50 años |
1. mayor capacidad de transferencia de potencia
Las líneas de 220KV transportan 2x4X más energía que las torres de 132KV, lo que reduce la necesidad de múltiples líneas y requisitos de derecho de paso (ROW).
Permite una transmisión eficiente de energía a larga distancia con menores pérdidas de energía.
2. pérdidas reducidas de la transmisión
Menor resistencia y pérdidas de descarga de corona, mejorando la eficiencia energética.
Ideal para la integración de parques solares/eólicos, minimizando el desperdicio de energía renovable.
3. Infraestructura rentable
Se requieren menos Torres por km frente a redes de menor voltaje, reduciendo los costos de material y mano de obra en 20 a 35%.
Menor mantenimiento de por vida debido a la distribución de carga optimizada.
4. Expansión de rejilla a prueba de futuro
Ruta de actualización fácil a 400KV + con modificaciones estructurales mínimas.
Admite sensores de red inteligente para monitoreo en tiempo real (diseños habilitados para IoT).
La instalación adecuada y el mantenimiento son fundamentales para la longevidad y la seguridad de las torres de transmisión de 220KV. Siga esta Guía de Mejores Prácticas paso a paso:
1. Encuesta y Fundación del sitio
Realizar pruebas geotécnicas (capacidad de carga del suelo> 150 kN/m²).
Utilice cimientos de hormigón armado con revestimientos anticorrosión.
2. Asamblea De La Torre
Pre-ensamblar secciones de celosía modular para una erección más rápida.
Conexiones de pernos torcido a 450 Nm (estándar ISO 898-1).
3. Instalación del conductor
Aplique monitoreo de tensión (límite de alargamiento de 10 15%) para conductores ACSR.
Mantener una distancia mínima al suelo de 7-8 metros.
1. Inspecciones Bianuales
Compruebe la hermeticidad del perno, las manchas de óxido y la estabilidad de la base.
Utilice drones de imágenes térmicas para la detección de puntos de acceso.
2. Prevención de la corrosión
Aplicar recubrimientos epoxi ricos en zinc cada 5-8 años.
Reemplace las capas de galvanización fallidas (compatible con ASTM A123).
3. Gestión de la vegetación
Árboles despejados dentro de los 15-20 metros para evitar flashovers.
4. Recordatorio de seguridad
Desenergice siempre las líneas antes del mantenimiento (1910.269 OSHA).
Utilice escaleras FRP y kits de PPE para escalar Torres.
