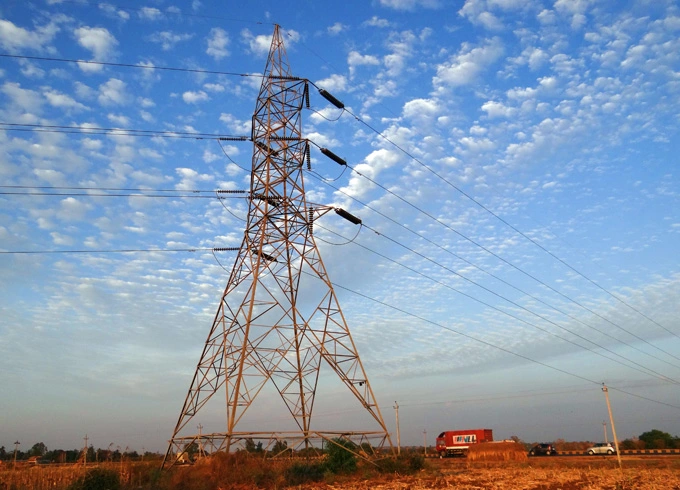

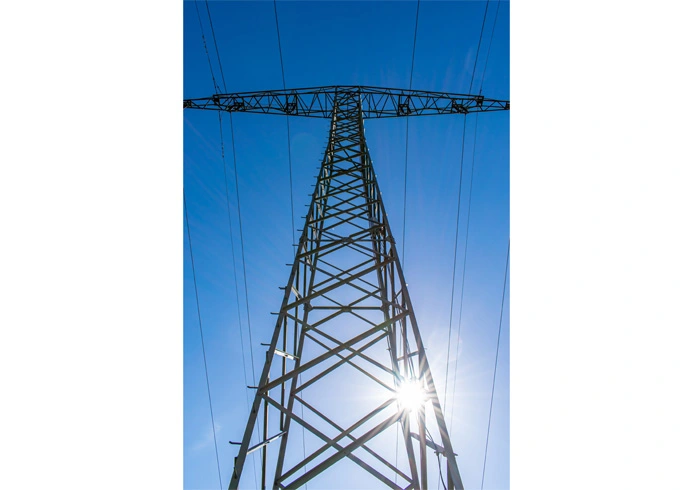

Una torre de línea de transmisión, también conocida como pilón eléctrico, es una estructura alta que soporta una línea eléctrica aérea. Por lo general, es una torre de celosía de acero, aunque los diseños modernos también pueden incorporarPostes de acero enrejadosPara lograr una resistencia y durabilidad similares con estética optimizada. Las torres de transmisión en las redes eléctricas transportan líneas de transmisión de alto voltaje que mueven la energía eléctrica a granel de las estaciones generadoras a las subestaciones eléctricas, donde se entrega a los usuarios finales. Las torres de transmisión se dividen en cuatro categorías: torres de suspensión, torres de tensión, torres terminales sin salida y torres de transposición.
| Voltaje | 10kV a 1100kV |
| Forma de acero | Acero angular/tubular |
| Tipo de celosía | 3/4 piernas celosía |
| Tipo de Torre | Torre de suspensión, torre de tensión, Torre muerta, estructura de la subestación |
| Altura | 10M-100M |
| Circuito | Circuito simple/doble |
| Material | 1. acero estructural de baja aleación de alta resistencia: Q420B que es equivalente a ASTM Gr60 2. Aceros estructurales de baja aleación de alta resistencia: Q355B que es equivalente a ASTM Gr50 o S355JR 3. acero estructural de carbono: Q235B que es equivalente con ASTM A36 o S235JR |
| Soldadura | AWS D1.1 |
| Tratamiento superficial | Galvanización por inmersión en caliente/pintura/recubrimiento en polvo |
| Galvanización por inmersión en caliente | GB/T 13912-2002, EN ISO 1461,ASTM/A123 o equivalente |
| Estándar de soldadura | AWS D1.1, AS554, AS 4100 estándar o equivalente |
| Grado a prueba de terremotos | Grado 8 |
| Envoltorio de hielo | 5-10mm |
| Verticalidad | 1 / 1000 |
| Temperatura DE TRABAJO | -45 °C - 45 °C |
| Tuercas y pernos | Principalmente 6,8 de grado 898 ISO y pernos 8,8 para estándar Chino, ISO y DIN |
| Vida útil de trabajo | 30/50 años |

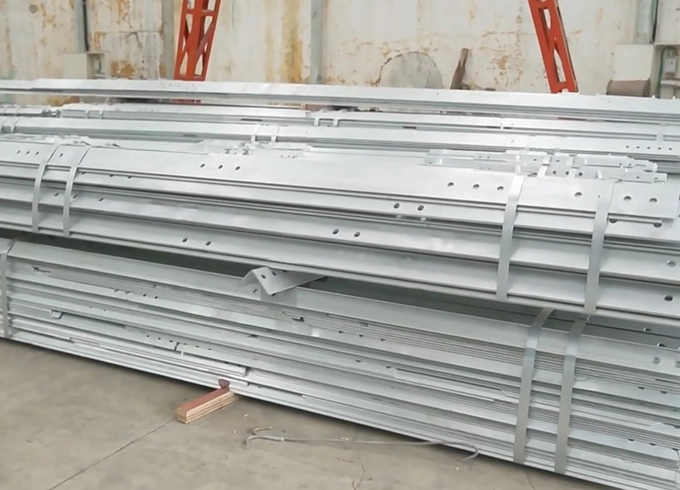

Nuestro eléctricoTorre angularPuede estar hecho de acero angular, tubería de acero o ambos. Diseñamos las torres para que sean de alta seguridad con alta utilización de materiales para controlar el costo. Y las materias primas son de los proveedores de acero de confianza con los que hemos estado colaborando durante décadas. En la etapa de soldadura, se adoptan en nuestro proceso de fabricación la soldadura por COse y la soldadura automática por arco sumergido. Tanto el informe de prueba de fábrica como la prueba de tipo están disponibles si es necesario.
1. Utilizamos el software más reciente: PLS y MS Tower, STW, SAP2000, TWsolid, SLCAD, AutoCAD,
2. códigos de diseño disponibles:
1) Estándar Nacional Chino:
A. Para estructuras de torre y poste de la línea de transmisión aérea: DL/T 5154-2002 regulación técnica del diseño
B. Para la fundación de la línea de transmisión aérea: DL/T 5219-Reglamento técnico 2005 para el diseño de la base de la línea de transmisión aérea
2) Estándar americano:
A. Diseño ASCE 10-97-2000 de estructuras de transmisión de acero enrejado
B. ACI 318-02 Requisito del código de construcción para la estructura de hormigón
3. Podemos ofrecer la prueba de Torre requerida: prueba de carga, prueba de tipo y otros según la solicitud y todas las pruebas son realizadas por la autoridad gubernamental.

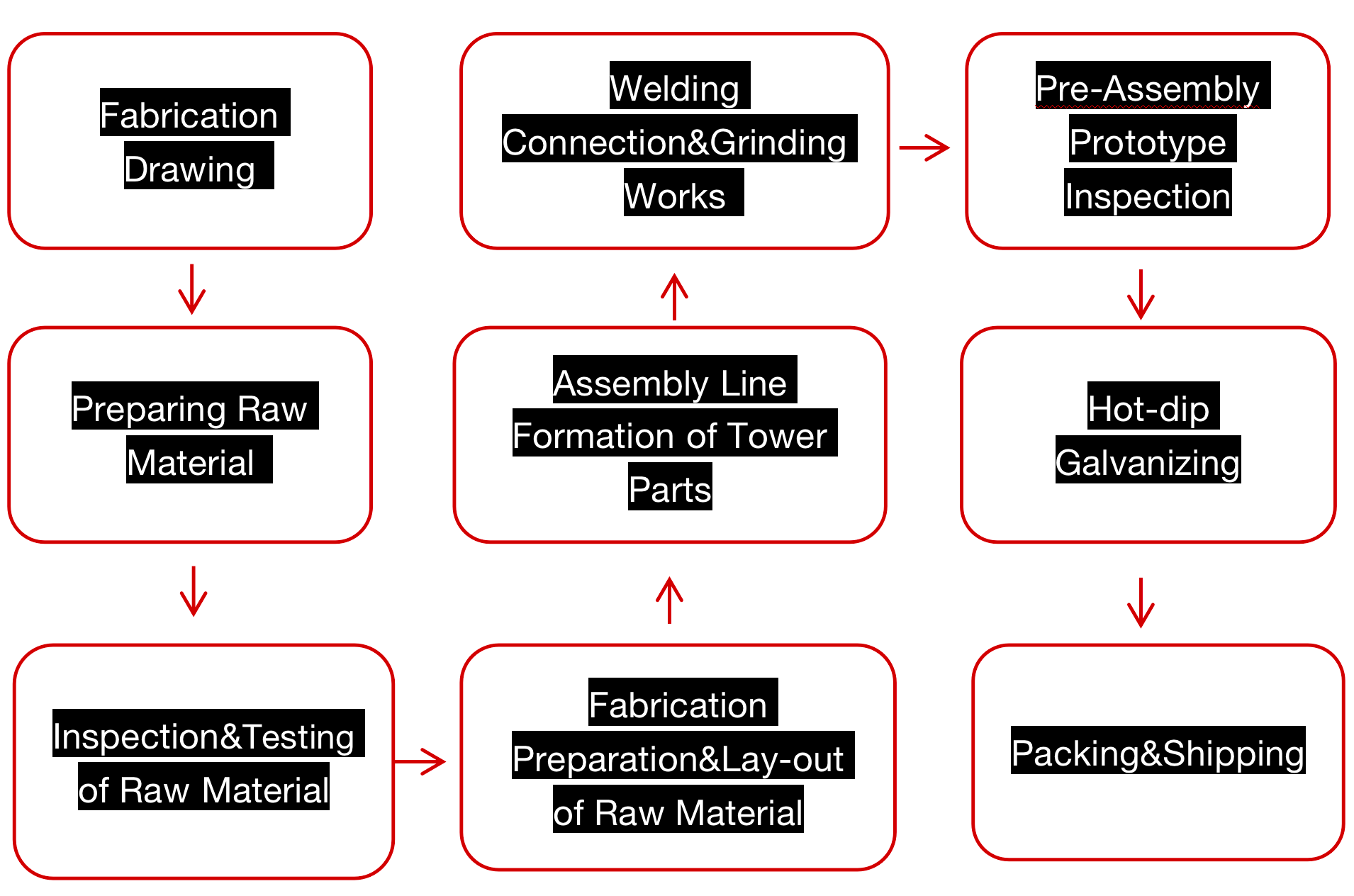

4. Control de calidad: siguiendo el sistema ISO 9001 e inspección estrictamente de control de calidad para la materia prima, prueba de montaje de rastro antes de la producción en masa, verificación de dimensiones, prueba de galvanización y emisión de informes de fábrica antes del envío para la cantidad y la calidad.
Estamos equipados con la línea de producción de acero angular CNC líder y la línea de procesamiento de placas CNC que se introduce, también con otros conjuntos 200 de equipos de fabricación, para asegurar la fabricación adecuada y la calidad de los proyectos de la torre de acero.
