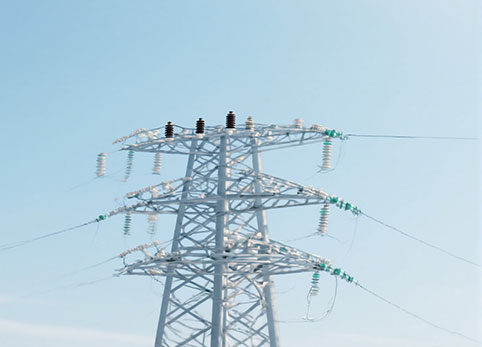

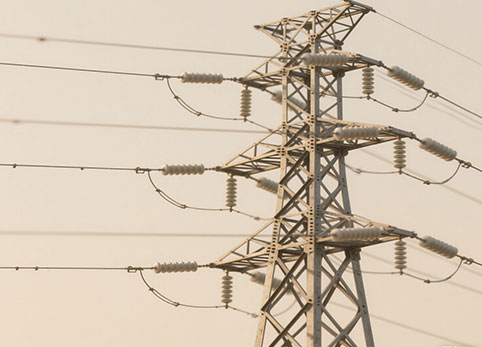

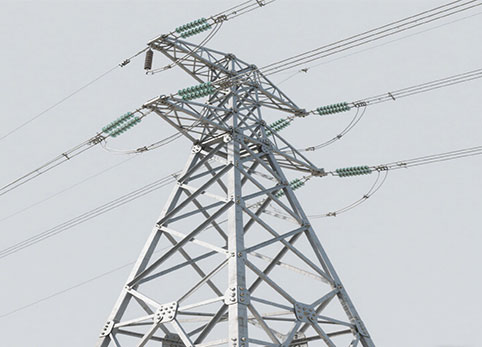

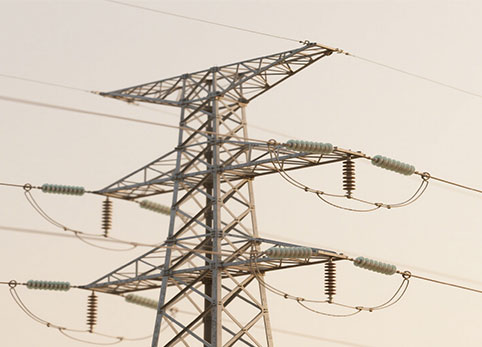

Las Torres de la línea de transmisión de 138 kV forman la columna vertebral de las redes eléctricas modernas, diseñadas por líderesFabricantes de torres eléctricasComo Junjiang para transmitir de manera confiable energía de alto voltaje a través de distancias intermedias con pérdida de energía minimizada. Estas robustas estructuras de celosía o monopolo se despliegan estratégicamente entre niveles de voltaje de 132 kV y 220 kV, lo que las hace ideales para redes de subtransmisión.
| Voltaje | 138KV |
| Tipo de Torre | Torre de suspensión, torre de tensión, Torre muerta, estructura de la subestación |
| Altura | 10M-100M |
| Circuito | Circuito simple/doble |
| 1. acero estructural de baja aleación de alta resistencia: Q420B que es equivalente a ASTM Gr60 2. Aceros estructurales de baja aleación de alta resistencia: Q355B que es equivalente a ASTM Gr50 o S355JR 3. acero estructural de carbono: Q235B que es equivalente con ASTM A36 o S235JR | |
| Soldadura | AWS D1.1 |
| Tratamiento superficial | Galvanización por inmersión en caliente/pintura/recubrimiento en polvo |
| Galvanización por inmersión en caliente | GB/T 13912-2002, EN ISO 1461,ASTM/A123 o equivalente |
| Estándar de soldadura | AWS D1.1, AS554, AS 4100 estándar o equivalente |
| Grado 8 | |
| Envoltorio de hielo | 5-10mm |
| Verticalidad | 1 / 1000 |
| Temperatura DE TRABAJO | -45 °C - 45 °C |
| Tuercas y pernos | |
| Vida útil de trabajo | 30/50 años |
Para garantizar la seguridad y la confiabilidad a largo plazo, las torres de líneas de transmisión de 138 kV deben seguir principios críticos de diseño estructural y eléctrico. Estos son los factores clave que priorizan los ingenieros:
Selección de material: el acero galvanizado se utiliza comúnmente por su alta relación resistencia-peso y resistencia a la corrosión.
Resistencia al viento y a la carga: Las torres están diseñadas para soportar cargas de viento dinámicas (hasta 150 km/h) y la acumulación de hielo en climas fríos.
Diseño de cimentación: Los cimientos de hormigón armado evitan la inclinación/hundimiento, especialmente en las regiones de suelo blando.
Despacho de aislamiento: mantiene espacios de aire mínimos (por ejemplo, entre los conductores 1,2 m) para evitar descargas eléctricas.
Sistemas de puesta a tierra: las redes de puesta a tierra adecuada protegen contra rayos y corrientes de fallas.
Mitigación de efectos de corona: las superficies de conductores lisas y el espaciado de paquetes optimizado reducen las pérdidas de energía.
Diseños modulares: Permitir un fácil reemplazo de las secciones dañadas.
Accesibilidad: Incluye escaleras y plataformas para inspecciones y reparaciones de rutina.
